ずっと算数をテーマにしたブログを書いてきましたが、私、理科の指導
もしています。そこで今回は苦手な生徒も多い「電気回路」をテーマに
した内容にしようと思います。同じ性質の乾電池と豆電球を直列につ
ないだり、並列につないだりしたとき、明るさや長持ち度の変化を学習
してまいります。このとき、言葉の暗記だけでおぼえるのは難しく、しば
らくすると忘れてしまうことも。

そこで昔から、電気回路や電流はさまざまなイメージでたとえられてきま
した。「川の流れと水車」「高速道路とトンネル」など。この辺りは十人十
色でしょう。今回は新たなイメージ暗記法を提言！
題して「電気回路とすべり台のイメージ」です。

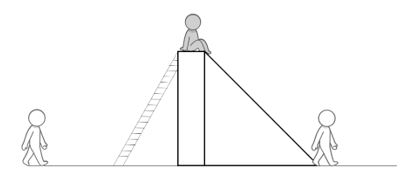

こんなすべり台をイメージしてください。

ここでは、すべり台＝豆電球、人＝電気、というイメージです。
１つだけルールをつけます。それは「すべり台は1人ずつしか滑ること
ができない」です。

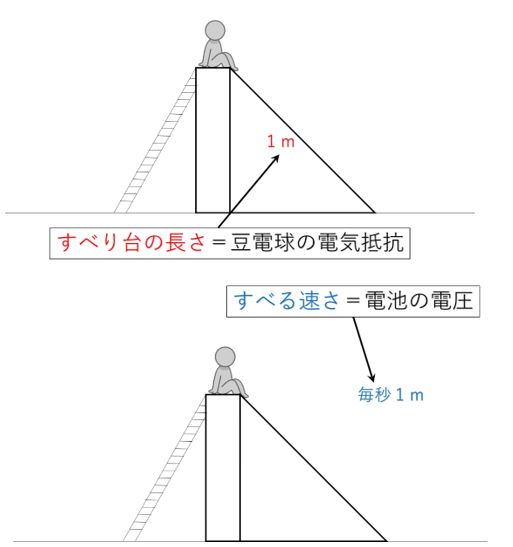

電流・電圧・電気抵抗、そして長持ち度（消耗度）を次のように決めます。

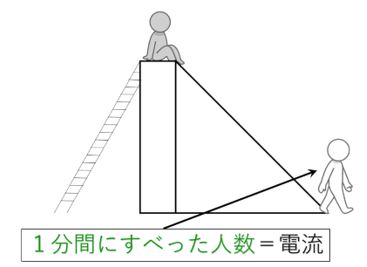

長さ１ｍのすべり台を、毎秒１ｍで滑ると、１秒に１人ずつ滑ります。
したがって、1分間では60人滑ったことになります。

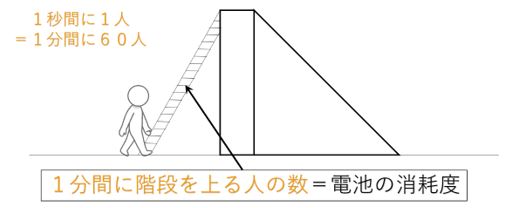

この階段、上ることができる人数に限界がありますので、1分間に
たくさんの人が上れば早く壊れる＝電池が切れる、というわけです。

この「長さ１ｍのすべり台を毎秒1mですべる」ことを基本回路とします。

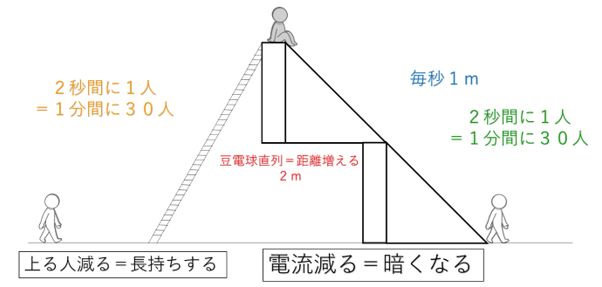

では、直列つなぎを見てみましょう。まずは豆電球直列です。
豆電球が２つ連続していますので、「長さ２ｍのすべり台」のイメージです。

電池は変わってませんので、毎秒１ｍで滑ります。
すべり台の長さが２ｍになりましたので、1人が滑り終わるまで2秒かか
ります。そのため、1分間では60÷2＝30人が滑りました。
明るさ＝電流は、60人から30人に減ったので半分に減り、
逆に長持ち度は60人から30人に減ったので、壊れにくくなりました。

このようにすべり台のイメージを用いて、「具体的な数字」で電気回路を
とらえるとわかりやすくなります。

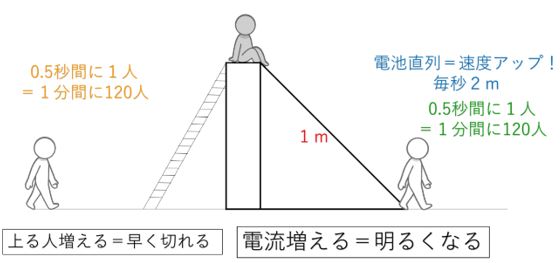

続いて、乾電池直列です。乾電池は「滑る速さ」を表していましたので、
直列でパワーアップ！ということは、滑る速さが２倍に「毎秒２ｍ」になります。

そのため、0.5秒で1人滑り終えるので、1分間では2倍の120人が
滑ったことになります。よって、明るさ＝電流は増え、逆に階段は早く
壊れてしまうわけです。

今回はすべり台イメージの初回ということで、簡単な図の説明と直列
の場合をお話しいたしました。次回は並列の場合です。どんなすべり台が
登場するか考えてみてはいかがでしょうか。それではまた次回お会いしま
しょう。
